电子通行证挂牌DIY

一款类似手机游戏《明日方舟》中的通行认证的电子挂牌。

本文为外壳设计分享，建议使用尼龙材料进行3D打印，并作熏蒸/喷漆表面处理。

测试PCB板厚为1mm；如使用1.6mm板厚，整体厚度会增加0.6mm。

外壳版本一

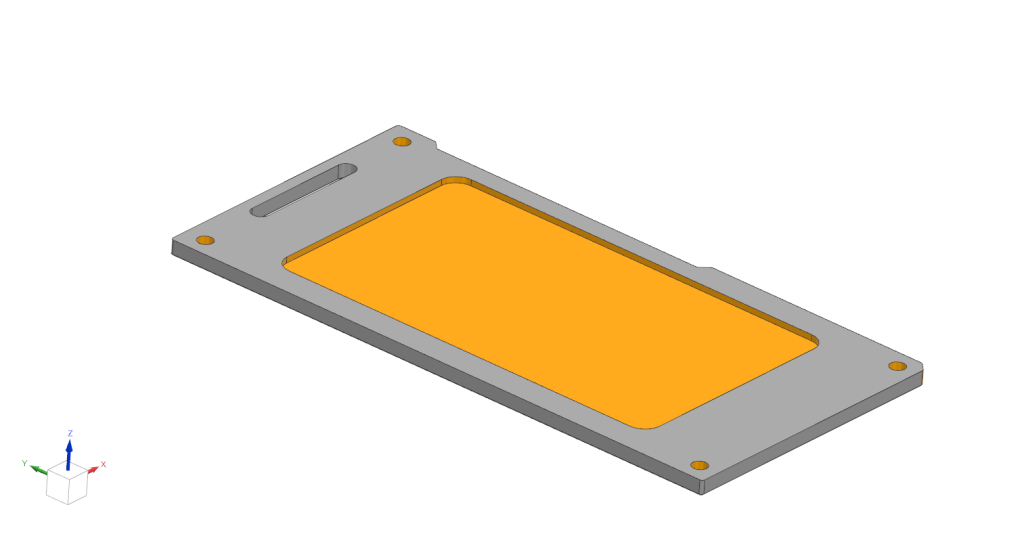

具有顶部外壳和底部外壳，能更好的保护PCB；同时有NFC槽位版本底部外壳，您可以放置NFC卡片或者贴纸来拓展NFC功能【橙色部分，70x40mm，厚度1mm】。但是厚度较高【约11.5mm】，底部外壳厚度为2.5mm。【见V2.0内BOM表】。

外壳版本二

去掉底部外壳，直接将电路板背面作为底部外壳【厚度约9mm】，PCB四角开孔处贴上贴片螺母【见V2.0内BOM表】裸露PCB背板有短路风险，请远离金属及尖锐物品。

同时您也可以使用文件夹中的《电子通行证底部亚克力切割》CAD文件切割透明亚克力作为底部保护，固定方式参考底部外壳。

屏幕覆板处理

屏幕处使用定制亚克力面板覆盖，更好的保护屏幕，黑色部分为黑色丝印，用于防止背光漏光，同时黑色部分背后有粘胶，可以起到固定屏幕的作用。可以拿CAD文件找商家加工。

外壳文件下载【内部包含V2.0版本8mm厚度和8.5mm厚度版本，还有屏幕面板黑色丝印部分与外壳的合并版本，打印带框直接裸露屏幕】
